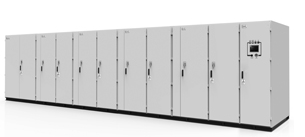

超大功率負載-HD5X
發布日期：2020-07-15
HD5X高壓超大功率變頻器產品針對西氣東輸
、LNG
、燃?xì)廨啓C(jī)軟啟動等大功率電機應用，電機的電壓高
，系統采用H橋級聯型方案
，同時電機功率大，單元內部采用兩只3.3kV-1.5kA IGBT并聯
，每相由4個單元級聯
，一共有12個單元組成。
HD5X整流側采用6脈波二極管整流方式
，形成準36脈波整流。母線電容采用長壽命薄膜電容器
，預充方式采用高壓側串聯電阻方案
，逆變側采用成熟的兩電平電路?div id="jfovm50" class="index-wrap">？刂葡到y(tǒng)分兩級
，主控板負責運算處理，控制電機以及外圍電路的通訊
，包括和用戶的通訊
，單元控制板負責單元內部短路、過壓、過流等故障監控
，同時負責IGBT的驅動。單元控制電源通過電源板從直流側取
，給控制板
，采樣板等電路供電。主控電源使用客戶的低壓電源
?div id="jfovm50" class="index-wrap">？紤]維護方便，整流橋
，逆變橋臂
，控制系統均采用模塊化設計。
